矿用自动排水控制装置
自动排水控制装置

名称:自动排水控制装置

详细信息

本说明书详细介绍了矿用自动排水装置的安装和使用方法。矿用自动排水装置在生产过程中执行的是标准GB3836-2000。

※警告:

严禁改变本安电路和与本安电路有关的元器件型号、规格和参数!

一、概述

1. 产品特点

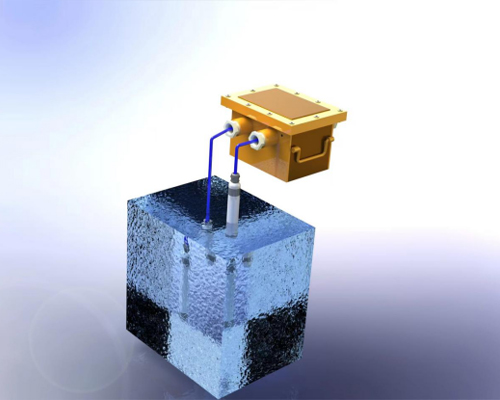

矿用自动排水装置(以下简称装置)由ZPS127-Z矿用隔爆兼本安型自动排水控制主机(以下简称主机)和GUD12矿用水位传感器(以下简称传感器)组成。装置组成设备性能可靠稳定,结构简单,排水控制高度可灵活组合,安装时免调试,故障情况下可迅速拆除并恢复原来的水泵控制方式,不影响用户正常生产。

2. 用途及适用范围

主要用于煤矿井下蓄水池、抽水点、巷道临时排水点等地点的潜水泵、有底阀离心泵自动开、停控制,也可广泛应用于其他行业。

3.装置的组成

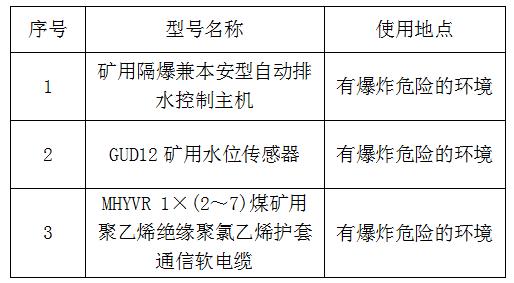

装置组成见表1。


4. 适用条件

4.1 工作条件

装置组成设备在下列条件下应能正常工作:

a)工作温度:(-10~+40)℃;

b)湿度:≤98%;

c)大气压力:80kPa~106kPa;

d)机械环境:无显著震动和冲击的场合;

e)煤矿井下有甲烷或煤尘混合物,但无破坏绝缘的腐蚀性气体场合。

4.2  贮运条件

a)恶劣的贮存温度环境:-40~+60℃。

b)恶劣的振动环境:50m/s2。

c)恶劣的冲击环境:500m/s2。

5. 对环境及能源的影响:

装置组成设备是微电子产品,耗电量很小,对环境无污染和破坏。

※6.安全

应按照装置组成设备各自说明书规定的适用条件下使用,并按照说明书的要求进行安装、调试、操作、检修和维护。

二、结构特征与工作原理

1.结构特征

装置组成设备结构特征详见《ZPS127-Z矿用隔爆兼本安型自动排水控制主机使用说明书》和《GUD12矿用水位传感器使用说明书》。

2. 工作原理

主机由本安电源电路、逻辑判断电路及输出控制电路组成。

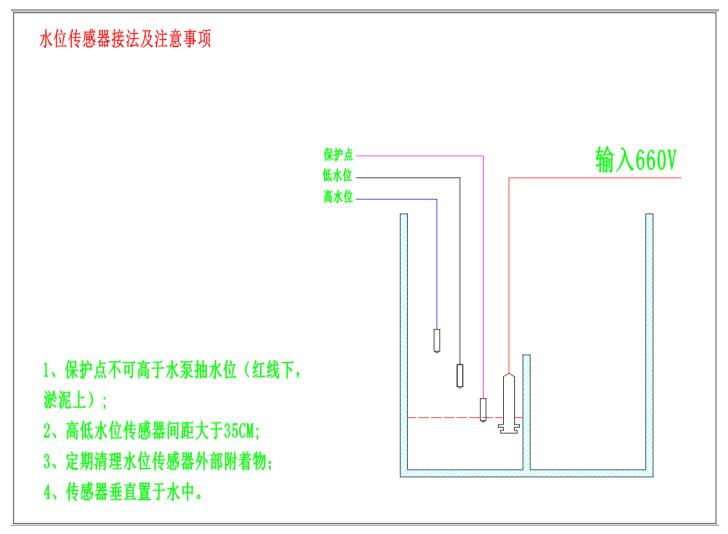

水位传感器外壳为Ф40、长220mm的塑料管,按照一定距离布置有材质为不锈钢的M6螺栓,作为水位检测触点。

主机的12V输出本安电源经限流电阻向传感器供电,当传感器不和水接触时,传感器检测触点与公共触点之间的电阻为无穷大,输出高电平信号;当水位传感器和水接触时,传感器上的检测触点和公共触点之间有一定的水电阻,输出低电平信号。主机内的逻辑判断电路对来自传感器的信号进行判断后,控制输出电路驱动继电器输出接点吸合或断开。

将继电器输出接点接入水泵控制开关控制回路内,即可实现对水泵的自动开停控制。

三、产品性能及主要技术指标

1.产品性能

水位低于所选择的传感器检测触点时,主机继电器常开输出接点闭合,反之,水位淹没所选择的水位传感器的检测触点时,主机继电器常开输出接点断开。

将主机继电器输出接点接入水泵开关控制回路后,水位传感器根据水位的变化,向主机输出高、低电平信号,主机继电器输出接点断开或闭合,控制水泵开关的分断或起动,从而实现对矿用潜水泵、有底阀离心水泵的自动排水控制。

主机输入电压为36/127V,继电器常开输出接点容量为36V/2A AC。

2.主要技术指标

2.1 ZPS127-Z矿用隔爆兼本安型自动排水控制主机

2.1.1 额定工作电压及工作电流:36V AC(50Hz),≤100mA;

2.1.2 电压波动范围:75%~120%;

2.1.3 端口数量

a)本安输出端口:1路;

b)继电器常开接点输出:1路;

c)电源输入端口:1路。

2.1.4 信号制式

(1) 输入信号(来自水位传感器)

水位传感器检测触点离开水面时,为高电平(≥7V);淹没到水中时,为低电平(≤4V)。

(2) 输出信号(接水泵控制开关)

继电器输出,触点容量:36V/2A AC。当输入端口有高电平(≥7V)时,继电器接点断开;当输入端口为低电平(≤4V)时,接点闭合。

2.2 GUD12矿用水位传感器

2.2.1额定工作电压及电流:12VDC,≤0.5mA;

2.2.2水位检测方式:无源触点。其中公共触点1个,检测触点6个;

2.2.3水位检测范围及误差:50~400mm,误差不超过±5mm;

2.2.4信号输出:当公共触点和所选择的一对检测触点均淹没入水中时,传感器输出低电平≤4V;当所选择的一对检测触点均离开水面时,传感器输出高电平≥7V。

2.2.5与关联设备— 矿用隔爆兼本安型自动排水控制主机

连接电缆长度及参数:采用具有安标并在有效期内的MHYV1×7煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆,长度15m,参数为R:12.8Ω/km、L:0.8mH/km、C:0.04µF/km。

四、外形尺寸及重量

详见《ZPS127-Z矿用隔爆兼本安型自动排水控制主机使用说明书》和《GUD12矿用水位传感器使用说明书》。

五、安装和调整

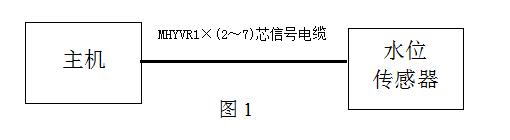

装置的布置及连接关系见图1。


安装方式和要求详见装置组成设备各自的使用说明书。

六、使用和操作

1.接线

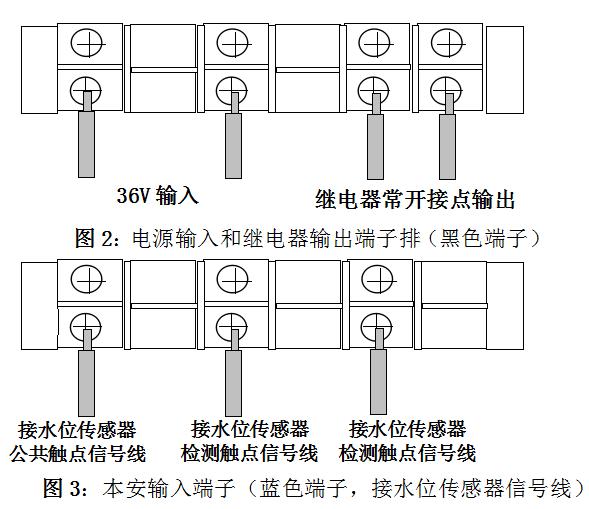

主机机芯接线板上布置有黑色6位接线端子,用于36V输入和继电器接点输出的接线,如图2所示;兰色6位接线端子用于水位传感器信号线的接线,如图3所示。接线板上有接线说明和接线图,请按图接线。


2.使用注意事项

(1)应按照主机机芯接线板上粘贴的接线说明和接线图正确接线。

(2)严禁本安接线端子作为非本安接线端子使用。

(3)与水位传感器检测触点对应的信号线只可以任意2根进行组合,否则将无法进行水位控制,并且公共触点信号线必须正确接入。

(4)水泵控制开关必须设置为远程控制方式。

七、故障分析与排除

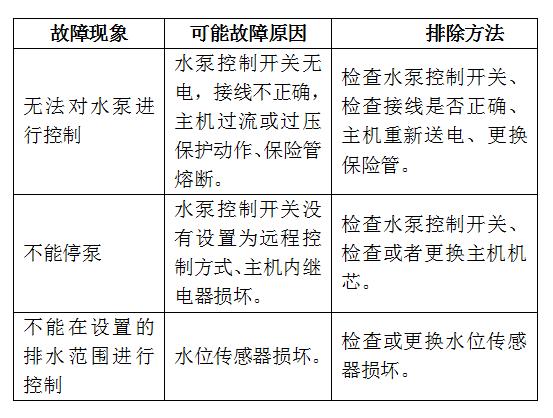

可能出现的故障现象和分析排除方法见下表。


八、保养、维修

1.输入、输出接线应正确。

2.经常清洁传感器外壳。

3.传感器应垂直固定牢固,信号线不得长期受力。

4.保证水泵控制开关的完好性。

5.更换保险管等部件时,应与原保险管的额定值相同。

6.安全警告:检修前必须先断电,维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。

未经防爆联检的产品不得接入本装置!

注意保护隔爆面,不得磕碰,保护进线装置连接可靠、内外接地连接可靠!

九、运输、贮存

运输时应注意轻拿轻放,避免直接雨淋,设备长期贮存时,应放在通风干燥的地点。

十、售后服务

设备自销售之日起,产品出现质量问题,三个月之内包换,一年内包修。
